Wetterdecoder FMD55P

Der FMD55P ist ein Multitalent.  Er liefert nicht nur vollautomatisch die aktuellen Wetter- und Warnnachrichten an Bord, sondern er bietet noch weitere sehr nützliche Funktionen.

1   Marineempfänger :

Er ist ein vollwertiger hochempfindlicher, trennscharfer Marine-Empfänger für den Frequenzbereich von 30 kHz bis 30 MHz mit digitaler Frequenzeingabe, geeignet für die Betriebsarten AM, SSB, FSK und CW, zum Empfang von Rundfunksendern, vielen anderen Sendern und auch Sendestationen für die Schifffahrt

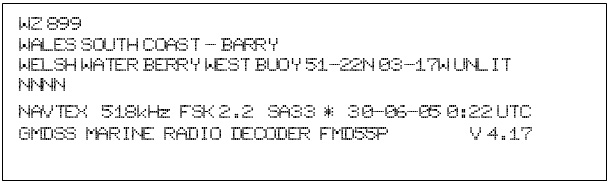

2   NAVTEX Empfänger und Decoder :

Er empfängt und decodiert alle Navtex Frequenzen. 518 kHz für die Nachrichten in englischer Sprache, 490 kHz für Nachrichten in nationaler Sprache der Sendestation, (seit Ende August 2006 gibt es den Sender Pinneberg, der auf 490 kHz in deutscher Sprache sendet) und die für die Tropen vorgesehene Frequenz von 4.209,5 kHz.

3   Decoder für MORSE, RTTY und SITOR :

Damit können Warnnachrichten, Wetterberichte und Vorhersahen automatisch empfangen, decodiert und in Klartext abgespeichert und ausgedruckt werden. Mehr als 100 Sender weltweit senden Wetter- und Warnnachrichten für die Schifffahrt in den Verfahren Morse, RTTY und SITOR aus.

4   Facsimile Decoder für Wetterkarten :

Wetterkartensendungen können vom FMD55 vollautomatisch decodiert und am eingebauten Grafikdrucker ausgedruckt werden.

5   Baroskope mit lokalem Sturmwarner :

Ein eingebauter Präzisionsluftdruckmesser misst den aktuellen Luftdruck und zeigt diesen an. Die Werte der letzen 24 Stunden werden gespeichert und am Display grafisch dargestellt. Durch Eingabe eines wählbaren Grenzwertes kann eine automatische lokale Sturmwarnung aktiviert werden.

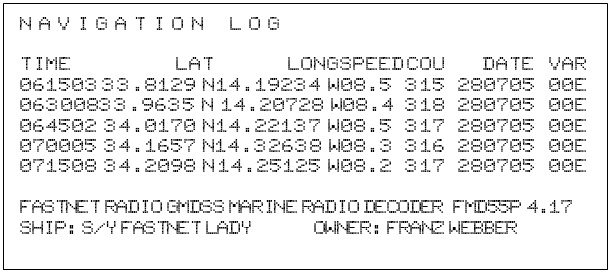

6   Navigationslog und NMEA Printer :

Über eine NMEA 0183 Schnittstelle kann ein externes GPS angeschlossen werden. In wählbaren Zeit- und Wegintervallen werden die Positionsdaten gespeichert und können zur Dokumentation ausgedruckt werden. Der Ausdruck kann direkt ins Logbuch eingefügt werden.

Mit der Funktion des NMEA Printers können Daten einer beliebigen NMEA Schnittstelle überprüft werden. Sie werden unverändert ausgedruckt.

Bedienung :

Mittels des großflächigen, beleuchteten grafischen LCD Displays und der komfortablen Tastatur, ist der FMD55 einfach in benutzerfreundlichem Dialog zu bedienen. Frequenz und Betriebsart eingeben und der FMD55 empfängt bzw. decodiert die ausgewählte Aussendung. Der eingebaute Signalprozessor sucht vollautomatisch die Trägerfrequenzen, erkennt das Signal und wandelt dieses in lesbare Information um.

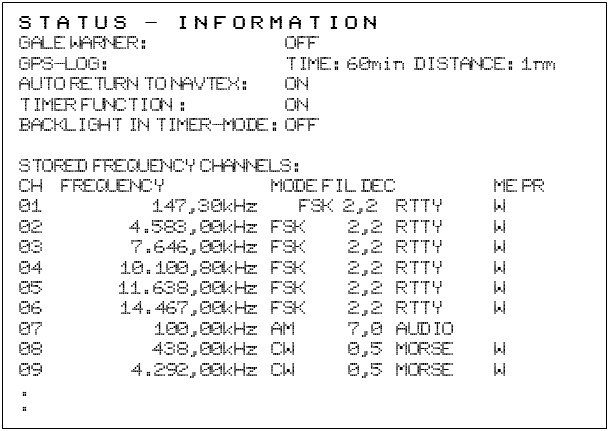

Programmspeicher :

30 verschiedenen Geräteeinstellungen (Frequenz, Betriebsart, Decodierung, …) können samt allen zugehörigen Parametern abgespeichert und einfach wieder aufgerufen werden.

Timerfunktionen :

Ähnlich einem Videorecorder können bis zu 27 verschiedene automatische Aufnahmefunktionen, die täglich wiederholt werden, vorprogrammiert werden. Dies erlaubt den vollautomatischen Empfang und Decodierung von Wetterberichten und Wetterkarten. Klartextnachrichten können sowohl abgespeichert als auch direkt oder aus dem Speicher ausgedruckt werden.

Installation :

Für den Betrieb benötigt werden eine Versorgungsspannung von 12 Volt DC und eine geeignete Antenne. Universalmontagebügel, ein geschirmtes, steckbares, anschlussfertig montiertes Spannungsversorgungskabel und ein Antennenstecker sind im Standardlieferumfang enthalten. Ebenso ein ausführliches Handbuch für die Installation, Inbetriebnahme und Bedienung.

Zubehör :

Als Zubehör angeboten werden :
Aktivantenne für 30 kHz bis 30 MHz, welche direkt vom FMD55 versorgt werden kann, alternativ ein Marine Balun um ein isoliertes Achterstag als Antenne zu verwenden. Kabel mit montiertem Stecker für NMEA 0183 Anschluss. Ein DC/DC Konverter von 24 auf 12 Volt mit eingebautem Filter um einen störungsfreien betrieb an 24 Volt Bordnetzen zu ermöglichen. Bei Bedarf Filter F6A für die Spannungsversorgung zur Unterdrückung von Störungen aus dem Bordnetz. Und natürlich auch die geeigneten Thermo-Papier-Rollen.

Technische Daten :

Empfänger :
Frequenzbereich :               30 kHz bis 30 MHz durchgehend
Empfangsarten :                  AM, SSB (USB und LSB), FSK und CW
Frequenzeingabe :               digital in 1 kHz Schritten
Feinabstimmung :                in 10 Hz Schritten
Bandbreite bei AM :           4 kHz, 7 kHz und 10 kHz wählbar
Bei SSB, FSK und CW :    2,2 kHz
Audio Filter CW :               300 Hz bei 1.500 Hz Mittenfrequenz
Antenneneingang :               50 Ohm an BNC Buchse
NF Ausgang :                     ca. 1,5 Watt an 8 Ohm
Lautsprecher intern :           ca. 1 Watt an 8 Ohm

NAVTEX :
Frequenzen :                       490 kHz, 518 kHz oder 4.209,5 kHz wählbar
Farameter :                         Stationen, Nachrichtenarten, Wiederholung,
                                          Direktdruck, Alarm
Zeichenspeicher :                ca. 6.000 Buchstaben

Decoder :                           Signalprozessor mit automatischer Erkennung der
                                          Signalfrequenzen und Frequenzshift,
                                          Polarität und Baudrate
Codes:                               Morse 30 bis 200 Buchstaben pro Minute,
                                          RTTY 45 bis 170 Baud, SITOR 100 Baud
Zeichenspeicher :                ca. 14.000 Buchstaben.

Facsimile –Wetterkarten :
Standards :                         IOC 288 und 576 CCIR
Umdr. / Minute :                 60, 90, 120 und 240 RPM und automatisch

Baroskope :
Anzeigebereich :                 900 bis 1.100 hPa ( mbar )
Auflösung :                         0,1 hPa ( mbar )
Genauigkeit :                       +/- 5 hpa nach Eichung
Auslöseschwelle :                0,2 bis 9,9 hPa / 3 Stunden einstellbar

Navigationslog :
Schnittstelle :                       NMEA 0183  mit 4.800 Baud und Tastatur :
Datenformat :                      GPS Transit Specific $xxRMC
Parameter :                         Datum, Uhrzeit, Länge, Breite,
                                          Kurs und Geschwindigkeit

Display und Tastatur :
Anzeigefläche :                    101 x 82 mm hinterleuchtet
Auflösung :                         160 x 128 Punkte
Textdarstellung :                  16 Zeilen je 20 Zeichen
Kontrast:                            einstellbar, temperaturkompensiert
Tastatur :                            18 mechanische Kurzhubtasten

Drucker :
Drucksystem :                     Thermodruckprinzip
Auflösung :                         8 Punkte/mm bzw. 832 Punkte / Zeile
Zeichen pro Zeile :              max. 52 im Textmode
Papierbreite :                      112 mm / Druckbreite 104 mm
Papier :                               High Density Thermopapier 112 mm breit
Durchmesser :                     Dorn 12 mm, aussen 47 mm max. ( ca. 28 m )
Lebensdauer :                     5 x 107 Zeichen bzw. ca. 30 km

Anschlüsse :
Versorgung :                       11 bis 16 Volt DC ( nominal 12 V )
Audio Signal :                     Record Out 350 bis 400 mV aus 5 kOhm
Lautsprecher :                     externer Lautsprecher  4 – 8 Ohm
Antenne :                            50 Ohm asymmetrisch an BNC Buchse
GPS :                                 NMEA 0183 an 9 pol. SubD Buchse
Datenschnittstelle :              RS232 9.600 Baud an 9 pol. SubD Buchse
                                          Ausgabe des decodierten Textes an externen
                                          Drucker oder z.B. Personalcomputer

Allgemeines:
Abmessungen Gerät :          253 (B) x 115 (H) x 180 (T) mm
Abmessungen über alles:     300 (B) x 120 (H) x 230 (T) mm
Gewicht :                            ca. 3,5 kg
Leistungsaufnahme :            ca. 4 Watt in Bereitschaft,
                                          ca. 6 Watt in Betrieb
                                          ca. 15 Watt während des Druckvorganges
Umgebungstemperatur :      0° bis 55° C im Betrieb
                                          -30° bis +70° C bei Lagerung

Bestellinformation :
FMD55P                           GMDSS Marine Radio Decoder
                                          mit eingebautem Drucker
M5X-KNMEA                  Kabel für NMEA Anschluss
DC/DC 24-12                    DCDC Converter von 24 auf 12 Volt
MD-AA                             Aktivantenne für alle FMDs
MBL                                  Marine Balun für alle FMDs
F6A                                   Filter für Spannungsversorgung
2TP112                              2 Thermopapierrollen 112 mm / 28 m
